Yel Değirmeni Dört Konumlandırma Mekanizması

Yel değirmeni dört konumlandırma mekanizması

Yel değirmeni dört konumlandırma mekanizması, akıllı konumlandırma, güvenilir performans, kolay kontrol, iyi çok yönlülük, düşük fiyat özelliklerine sahiptir ve 4 platform ve çoklu modellerin anahtarlama üretimine uyum sağlayabilir.Beyaz gövde kaynak üretim hattının esnek konumlandırılması için kullanılır.

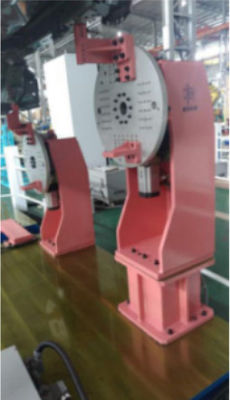

Yel değirmeni dört konumlandırma mekanizması, beyaz gövdeli kaynak üretim hattında kullanılan bir yel değirmeni esnek konumlandırma cihazıdır.Ana mekanik yapı bir pikap ve bir çerçeve içerir.Bir taraf, dikey olarak düzenlenmiş ve dönebilen bir yel değirmeni döner tablası ve bunun tahrik cihazı ile donatılmıştır.Yel değirmeni döner tablası Disk gövdesi üzerinde eşit şekilde düzenlenmiş çok sayıda konumlandırma montaj deliği vardır ve iş parçasını sıkıştırmak için ayrılabilir bir konumlandırma mekanizması kuruludur.Tanımlama ve kontrol sistemi tarafından çalıştırılan döner tabla, hızlı istasyon değiştirmeyi gerçekleştirmek için konumlandırma mekanizmasını çalıştırır.

Mevcut teknoloji ile karşılaştırıldığında, firmamız tarafından geliştirilen yel değirmeni esnek konumlandırma cihazının avantajları aşağıdaki gibidir:

(1) Akıllı ve basit, güvenilir performans, kontrolü kolay, çok yönlülük, çok platformlu ve çok modelli anahtarlamaya uygun kaynak üretim hattının gövdesinin esnek konumlandırılması;

(2) Farklı modellerin gövdesinin konumlandırma delikleri konumlandırılabilir, bu da beyaz gövdeli kaynak üretim hattı model platformları değiştirdiğinde konumlandırma deliklerinin boyutu veya konumu arasındaki tutarsızlık nedeniyle yer belirleme sorununu çözer. ve yeni modellerin ve yeni platformların maliyetini büyük ölçüde azaltır.Geliştirme maliyetleri;

(3) Manuel kontrole, hızlı yanıta, hassas kontrole ve akıllı üretime gerek yoktur;

(4) Farklı modellerin gövdesini konumlandırabilir ve sıkıştırabilir, anahtarlama hızlı ve doğrudur, işlem basittir ve üretim verimliliği yüksektir;

(5) Bir arıza ile karşılaşıldığında, yel değirmeni döner tablası, kablonun boynun etrafına çoklu sarılmasını önleyerek, kazaları önleyerek ve kayıpları önleyerek aktarımı zamanında durdurabilir.

Ana teknik parametreler: çok eksenli bağlantı;4 platform modeli değiştirme;anahtarlama döngüsü 6 saniye;200kg yük;tekrar konumlandırma doğruluğu ± 0,1 mm;servo sürücü;elektromanyetik fren.
