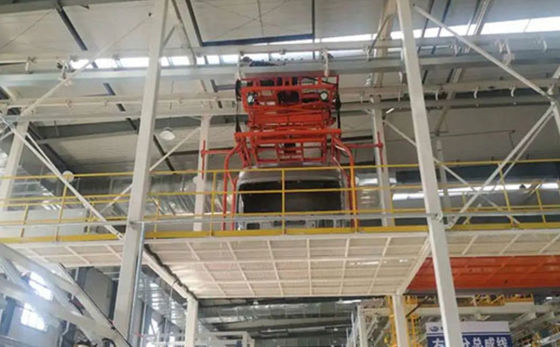

Kaldırmalı Konveyör Sistemini Alın

Kaldırmalı Konveyör Sistemini Alın

Toplama, iş parçalarının taşınması için kullanılır ve genellikle iş parçalarının kesme üretimini gerçekleştirmek için havadaki boşluktan yararlanır.Genellikle EMS projelerinin konveyör hattı sisteminde kullanılmakta olup, kendi kendine otomatik konveyör hattı da oluşturabilmektedir.

Sistem özellikleri:

Kompakt yapı, güvenli ve güvenilir

Küçük ayak izi, yüksek iş verimliliği

Düşük maliyetli ve kolay bakım

Otomobil üretiminde, nispeten büyük malzemeleri veya iş parçalarını bölgeler arasında taşıması gereken üretim hatları vardır ve bir malzemenin bir bölgeden diğerine taşınması gerekir.Otomobil üretim hattının yüksek standartları, yüksek hızı ve yüksek verimli üretim gereksinimleri olduğundan, normal üretimin kapladığı bakım süresini azaltmak için PICKUP taşıma sisteminin daha yüksek hassasiyet ve hıza sahip olması ve daha kolay çalıştırma ve bakım gerektirmesi gerekir.

Faydalı modelin amacı, önceki teknikteki düşük toplama güvenilirliği probleminin üstesinden gelmek ve yüksek toplama güvenilirliğine sahip bir PICKUP taşıma sistemi sağlamaktır.

Yukarıdaki amacı gerçekleştirmek için mevcut faydalı modelin teknik çözümü:

Bir kayar ray ve bir kıskaç içeren bir PICKUP taşıma sistemi, kıskacın üst kısmı kayar ray ile kayar şekilde eşleşir;

Kıskaç, bom aracılığıyla kayar raya bağlıdır, bomun tepesinde bir motor bulunur ve motor, bomun tepesindeki makaralı şanzımanla birlikte çalışır ve kıskaç üzerinde çok sayıda kıskaç sensörü düzenlenir.

Kaydırma rayının altında kıskaca yakın tarafta bir üst parça tablası düzenlenir ve üst parça tablası üzerinde çok sayıda üst parça tabla sensörü düzenlenir;Üst kısımda çok sayıda alt platform sensörü bulunur.

Kıskaç sensörünün, üst parça masa sensörünün ve alt parça masa sensörünün sinyal çıkış uçlarının tümü, kontrolörün sinyal giriş ucuna bağlanır ve kontrolörün sinyal çıkış uçları, sırasıyla kıskacın kontrol ucuna bağlanır. ve motor.

Kontrolör bir insan-makine arayüzü ile sağlanır.

Denetleyici, bir entegre işlem birimi, bir kavrayıcı kontrol birimi ve bir motor kontrol birimi içerir; kıskaç sensörünün sinyal çıkış uçları, üst parça sensörü ve alt parça sensörü, entegre işlem biriminin sensör sinyali giriş ucuna bağlıdır. , Kombine işlem biriminin sinyal çıkış ucu, sırasıyla kıskaç kontrol ünitesinin ve motor kontrol ünitesinin sinyal giriş ucuna, kıskaç kontrol ünitesinin çıkış ucu kıskacın kontrol ucuna ve motora bağlıdır. kontrol ünitesi Çıkış ucu motorun kontrol ucuna bağlıdır.

Kontrolör ayrıca bir sinyal depolama birimi ile sağlanır ve entegre işlem biriminin depolama bağlantı noktası, sinyal depolama biriminin giriş ucu ile iletişim kurar.
