Ters Birikimli Tip Askılı Konveyör

Ters biriktirme tipi süspansiyonlu konveyör

DFJ tipi ters biriktirme konveyörü, otomobil, motor, ev aletleri ve diğer endüstriler gibi lojistik taşımacılığında yaygın olarak kullanılmaktadır.Olgunluk, güvenilirlik ve düşük başarısızlık oranı avantajlarına sahiptir.Ters ürün tipi konveyör, modele göre DFJ125, DFJ250, DFJ1000 ve hafif olmak üzere dört türe ayrılır.

Zemin Ters Ürün Konveyörü

Zemin ters biriktirme konveyörü, yüksek sanayileşmenin ihtiyaçlarını karşılamak için geliştirilmiştir.Sıradan yer konveyörlerinden daha yüksek derecede çok yönlülüğe ve esnekliğe sahiptir.Zemin ters biriktirme konveyörü, birden fazla konveyörden oluşabilir.Ayarlanabilir düşük hızlı çalışma hızına ve yüksek hızlı çalışma hızına sahip bir konveyör sistemi kademeli olarak ayarlanabilir.Aynı zamanda hızlı dağıtım gerçekleştirebilmekte, ürünler dairesel olarak taşınabilmekte ve otomatik yükleme ve boşaltma gerçekleştirebilmekte bu sayede yüksek lojistik taşıma hacmi sağlamakta ve nakliye maliyetlerini azaltmaktadır.Seri üretim ve kaplama hatları için etkili bir taşıma ekipmanıdır.

Zemin ters ürün konveyörünün ana bileşenleri

Zemin ters biriktirme konveyörü, yük arabası, palet, sürüş cihazı, gerdirme cihazı, çevirme cihazı, anahtar, taşıma, durdurucu, sinyal üreteci ve diğer parçalardan oluşur.

①Yük arabası: Zemin ters biriktirme tipi konveyörün yük arabası genellikle bir bileşik arabadır.En sık kullanılanları iki modelli ve üç modelli yük arabası gruplarıdır.Üç modelli yük arabası grubu ön arabalar, arka arabalar ve orta arabalar içerir.Küçük bir araba kompozisyonu.Bireysel araba grupları, dengeleyici kirişler veya bağlantı çubukları ile bağlanır ve sistem tasarımı sırasında özel kombinasyon belirlenir.Yük arabasının gövdesi, şok emme performansına sahip entegre bir çelik dökümdür.Arabanın tekerlekleri, değiştirilmesi kolay olan cıvatalarla birbirine bağlanmıştır.Arabanın tekerlekleri entegre yataklardır.Pençeler hassas döküm çelik parçalardır ve ısıl işlem görmüşlerdir, bu nedenle kalitenin kontrolü kolaydır ve hizmet ömrü uzundur.

② Parça: Zemin ters ürün ve serbest konveyörün yolu üç tipe ayrılabilir: sabitleme durumuna göre yük yolu, çekiş yolu ve çekişsiz yük yolu.Yatay taşıyıcı rayın temel kesit formu olan üst çift kanallı çelik yük rayıdır, alt çekme rayı da çift kanallı çeliktir ve belirli aralıklarla dizilmiş konsollar bir bütün halinde birleştirilmiştir.Ürünsüz askılı konveyör gibi, yere ters ürünsüz konveyör de kaldırma değişikliklerini gerçekleştirebilen bir tırmanma performansına sahiptir, bu nedenle ayrıca bir üst kemer ve bir alt saptırma yük rayı bölümü ve eğimli bir yük rayı bölümü vardır.

③Silindir grubu döndürme cihazı: Silindir grubu döndürme cihazı iki türe ayrılır: yük rayı silindir grubu döndürme cihazı ve çekiş rayı silindir grubu döndürme cihazı.Silindir grubunun dönme yarıçapı ve dönme açısının boyutu, yük arabası grubunun yapısına ve geçirgenliğine göre düzenlenebilir ve seçilebilir.

④ Makas: Bir konveyör sistemi oluşturmak için zeminde birden fazla konveyör varsa, konveyörler arasındaki geçişi gerçekleştirmek için makaslar kullanılmalıdır.Pek çok katılım şekli vardır, ancak bunlar temel olarak iki kategoriye ayrılabilir, biri izdiham katılımı, diğeri ise saptırma katılımıdır.

⑤ Birikimsiz süspansiyonlu konveyörün tahrik cihazı, tüm konveyör sisteminin güç kaynağı olan konveyör hattının boş dönüş zinciri bölümünde ayarlanır.Sürüş modu iki türe ayrılır: doğrusal sürüş ve açısal sürüş.Doğrusal tahrik daha iyi bir gerilim durumuna sahip olduğu için, artık genel olarak biriktirme tipi askılı konveyör zinciri için tahrik cihazı olarak kullanılmaktadır.

Doğrusal tahrik cihazı, esnek düzen ve uygun bakım özelliklerine sahiptir.Önemli durumlarda, iki tahrik cihazı seri olarak bağlanabilir.Bir tahrik cihazı arızalandığında ve onarılması gerektiğinde, konveyör sistemini sağlamak için diğer yedek tahrik cihazı hemen başlatılabilir.24 saat kesintisiz çalışma.

⑥ Gerdirme tertibatı: Ürünsüz askılı konveyörün germe tertibatı, konveyör hattının geri dönüş boş zincir bölümünün tahrik tertibatının sarma ucunda düzenlenmiştir.Gerdirme cihazları türleri arasında yay tipi, ağır çekiç tipi, pnömatik tip ve pnömatik hidrolik tip bulunur.Dört yapısal tip.Yay germe aparatı yatay çizgiler için uygundur;pnömatik germe cihazı, hat yükseklik farkında çok az değişiklik olan boşluk hatları için uygundur;ağırlık gerdirme cihazı ve pnömatik hidrolik cihaz, çeşitli karmaşık hatlar ve çeşitli çalışma koşulları için uygundur.

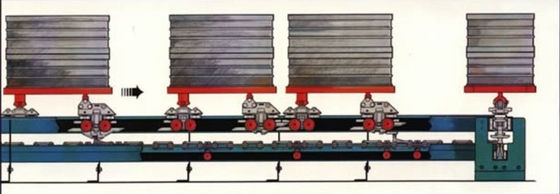

⑦ Durdurucu: Zemin ters biriktirme konveyörünün durdurucusu bir silindir tarafından tahrik edilir ve kapı, hareketi pürüzsüz hale getirmek için dört silindir tarafından desteklenir.Kapı yük rayının altına uzandığında, çalışan ön yük arabasını bloke eder ve çekiş zincirindeki itme çubuğundan ayırmak ve durmak için ön yük arabasının kaldırma pençesini kaldırın.
