Esnek Sürgü Sistemi

Esnek kızak sistemi

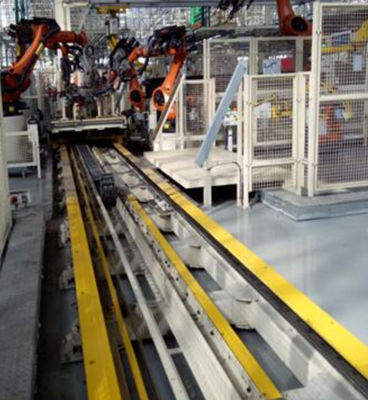

Esnek kayar tabla, otomatik ve esnek üretimi gerçekleştirebilen karoser atölyesinin alt bölümünde kullanılır.Esnek sürgülü masa esas olarak iki tipten oluşur: tek yönlü arabalı kızak ve serbest arabalı kızak.

Sistem özellikleri: ekipmanın çalıştırılması basit ve hızlıdır ve güçlü bir uygulanabilirliğe sahiptir;iş parçası taşıma, yüksek derecede otomasyona ve konumlandırma doğruluğuna sahiptir;ekipman yüksek derecede modülerliğe sahiptir ve değiştirilmesi ve bakımı kolaydır.

Kaynak hattında, bir robotun birden fazla modele kaynak yapmasına ihtiyaç duyulduğuna sıklıkla rastlanır.Farklı platform modellerinde armatür paylaşımı artık mümkün değildir ve armatür değişimi gerekmektedir.Olağan armatürler manuel olarak değiştirilir, bu da uzun zaman alır ve konumlandırma hassasiyeti zayıftır.Anahtar Otomatik olamaz, anahtarlama tamamlandıktan sonra sinyalin manuel olarak onaylanması gerekir, yukarıdaki, anahtarlama için birden fazla armatürü saklayabilen ve yüksek hassasiyete sahip bir çapraz slayt tablosudur, anahtarlama süresi manuelden daha kısadır ve planlanan ölçüye göre armatür sayısı değiştirilebilir.

Bir birinci motor ve bir ikinci motordan oluşan esnek bir çapraz kızak cihazı, birinci motorun ve ikinci motorun güç çıkış uçları, sırasıyla bir birinci pozitif ve negatif vida ve bir ikinci pozitif ve negatif vida, birinci pozitif ve negatif olmak üzere donatılır. Tersine çevirme vidası bir birinci vidayı ve bir ikinci vidayı içerir ve ikinci ileri ve geri vidası bir üçüncü vidayı ve bir dördüncü vidayı içerir ve birinci vidaya ve dördüncü vidaya bir birinci hareketli yatak takılır ve ikinci A ikinci hareketli koltuk, vida çubuğuna ve üçüncü vida çubuğuna takılır.Birinci motor ve ikinci motor çalıştığında, birinci hareketli koltuk ve ikinci hareketli koltuk birbirine yakın veya uzak olan tarafa hareket eder.Birinci motor ve ikinci hareketli koltuk birbirine doğru hareket eder.Birinci yatak ve ikinci yatak sırasıyla ikinci motora, birinci vidalı çubuk ile birinci motorun güç çıkış ucu arasına, ikinci vidalı çubuk ile ikinci yatak arasına, üçüncü vidalı çubuk ile güç çıkışı arasına sabit şekilde monte edilmiştir. birinci motorun ucuna, ikinci motorun güç çıkış uçları arasına, dördüncü vida çubuğu ile birinci yatak arasına bir bağlantı aparatı takılır ve birinci hareketli koltuk ile ikinci hareketli koltuk üzerine olabilen bir splint takılır. nispeten hızlı Birinci hareketli koltuk ve ikinci hareketli koltuk, kurulum ve sökme işlemi için gereken süreyi azaltmak için demonte edilir ve çift pozitif ve negatif vidaların tasarımı, ilk hareketli koltuğu ve ikinci hareketli koltuğu daha kararlı hale getirebilir. birbirine doğru veya birbirinden uzağa hareket ettirildiğinde, bir çift atelin kenetlenme işlemi daha sağlamdır.
