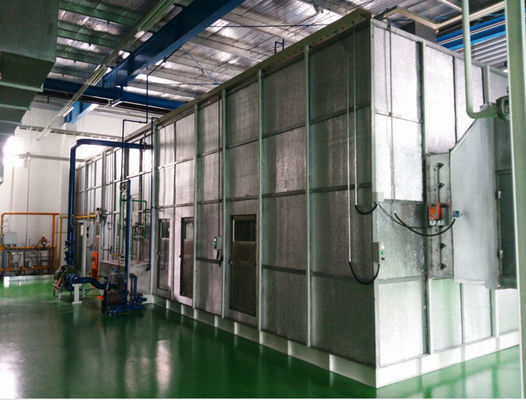

Klima Santrali/Otomotiv Boyahanesi

1. Tasarım Açıklaması

1-1.Hava besleme üniteleri

Hava besleme ünitesi, 2 katmanlı filtre, hava yıkayıcı, kondenser, ısı eşanjörü ve besleme fanını barındıran galvanizli çelik sac bir muhafazadan oluşur.

Taze hava panjurlardan çekilir, rulo veya torba filtrelerden süzülür, yıkayıcı bölümünde duşlanır, eşanjör ile ısıtılır ve belirlenen alana dağıtılır.

1-2.Havalandırma sistemi

Çalışma alanı ve kabinler ayrı hava besleme üniteleri ile havalandırılır.

1-3.filtre

Çelik çerçeveli Plaka veya Torba filtreler (2 kademeli) uygulanacaktır.

1-4.hava yıkayıcı

Hava yıkayıcı, yaklaşık %85 ​​veya daha fazla doyurma verimliliğine sahiptir ve püskürtülen su taşınmayacak şekilde yapılmıştır.

Hava yıkayıcı şunları içerir:

tank, 6 dirsekli tutucu, sprey başlıkları, nozullu dik borular, motorlu pompa ve invertör, su devridaim hattı, besleme suyu besleme hattı, şamandıra valfi, manuel valfler, bakım yürüme yolu (üst ve alt), vb.

Tank 304L 3.0t paslanmaz çelikten yapılmıştır ve tamamı su geçirmez şekilde kaynaklanmıştır ve paslanmaz çelik tel örgü süzgeçler, boru bağlantısı için gerekli kılavuzlar, tank kapağı vb. ile donatılmıştır.

Su tutucular PVC'den, bakım yürüme yolları 304 paslanmaz çelikten imal edilmiştir.

Su sirkülasyon hattı, besleme suyu besleme hattı, drenaj hattı ve taşma hattı ile birlikte manuel vanalar, pislik tutucular, şamandıra vanası, su selenoid vanası, manometreler vb. tesis edilir.

Dış boru tesisatı için normal malzemelerden (paslanmaz çelik değil) galvanizli borular ve vanalar döşenmiştir.

Yıkama boruları ve stand boruları paslanmaz çelikten imal edilmiştir.

Püskürtme nozulları polikarbonat reçineden yapılmıştır.

Besleme havasının bağıl nemi doğrudan yıkama pompalarının invertör kontrolü ile kontrol edilir.

1-6.Hava besleme fanları

Hava besleme fanları, amaçlanan endüstriyel hizmet için konstrüksiyona uygun, airfoil kanatlı santrifüj tipindedir.

Kumlama sonrası fanın iç ve dış yüzeyi epoksi boya ile kaplanmaktadır.

Performans eğrileri ve beklenen gürültü seviyeleri dB(A) tüm fanlar Çin standardına tabidir

1-7.Yardımcı ve Drenaj hatları

Kamu hizmetleri hatları, endüstriyel su besleme hatları ve basınçlı hava besleme hatları galvanizli çelik borular kullanır.

Bu hatlar boyunca manuel vanalar, basınç düzenleyiciler, süzgeçler, filtreler, manometreler vb. tefriş edilecek olup, normal malzemeler (paslanmaz çelik değil) kullanılmaktadır.

Her hava besleme ünitesinden drenaj hatları kurulur ve yakındaki hendeklere verilir.

Drenaj hatları flanş bağlantılı yumuşak çelik borulardan yapılmıştır.
