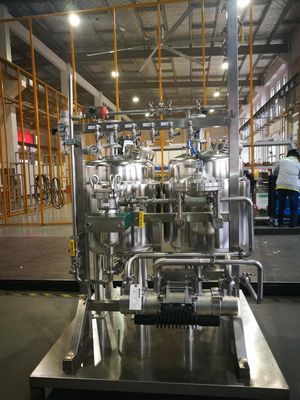

Boya Dolaşım Sistemi/Otomotiv Boyahanesi

Merkezi boya tedarik sisteminin konfigürasyonu

SN

İsim

türleşme

adet

Menşei

Not

I. Boya besleme sistemi

Astar için 3 takım, son kat için 12 takım, şeffaf kat için 1 takım.Toplam 16 set.Bir set için konfigürasyon aşağıdadır.(renk için müşteri ihtiyacına tabidir)

Yüksek Flo3:1 pistonlu pompa

Ayarlamak

53L/dk/32cpm (ileri geri hareket eden) akış hızı ve kullanım gereksinimlerini tam olarak karşılayabilecek maksimum çıkış basıncı 300 psi ile boyayı püskürtme kabinine taşıyın.

Pistonlu pompa destek rafı

Pompayı desteklemek ve sabitlemek için

Pistonlu pompa için giriş hortumu

Bilgisayar

3/4”, besleme modülünün hava girişini basınçlı hava çelik borusuna bağlayın.

Hava topu valv139

e

3:1 pistonlu pompa için giriş.Hava açık ve kapalı.

Hava üçlü bileşenleri

3:1 pistonlu pompa için kullanılır.Hava kaynağı tedavisi.

Yüksüz koruma cihazı

3:1 pistonlu pompa için kullanılır.Malzeme olmadığında pistonlu pompayı koruyacaktır.

Hava bağlantı bileşenleri

Hava boru hattı bağlantısı için.

Hava hortumu

Bilgisayar

Boya besleme pompası girişini hava borusuna bağlayın.

Pistonlu pompa boya giriş hortumu

Bilgisayar

1" pompanın boya girişini çelik ağ ile desteklenen boya besleme tankına bağlar.

SUS stabilize kule

Boya titreşimini azaltmak ve basıncı dengelemek için kullanılır

Torba filtresi

3:1 pompa boya çıkışı, 60-150 gözenekli filtre, büyük akış için kullanılır.Ön ve arka basınç göstergesi göstergeleri ile donatılmıştır (filtrenin her iki tarafında küresel vanalar, bakım ve değiştirme için kapatılabilir, vb.) ve basınç farkına göre temizlenmesi gerekip gerekmediğine karar verilebilir.Metalik boya için 120-150 gözenekli filtre ızgarası, astar kat için 50-75 gözenekli filtre ızgarası;300psi basınç direnci

Boya tahliye vanası

Filtre bakım, onarım, iki parçalı tip, basınç direnci 300psi gerektiğinde kullanılır

Boya basınç ölçer

Filtre ile işbirliği yapın

Tamamen kapalı SUS küresel vana

Filtre ve manometre ile birlikte kullanılır, iki parçalı tip, 300 psi basınca dayanır

Pistonlu pompa çıkış hortumu

Bilgisayar

3:1 pompa için, 500Psi basınca dayanıklı, pompanın boya çıkışını boya sirkülasyon boru hattına bağlayın

Geri basınç valfı

Dayanma basıncı 300 Psi, 1” ve maksimum akış hızı 18L/dk.Sirkülasyon boru hattındaki boya basıncını sağlamak için boya ana borusunun sirkülasyon dönüş boru hattının ucuna 15-200 psi (0,3-14 bar) karşı basınç aralığı monte edilir.

Pistonlu pompa dönüş hortumu

Bilgisayar

3/8”, 300Psi basınca dayanıklı, boya devridaim dönüş hattını boya kovasına bağlayın.

Tamamen kapalı SUS küresel vana

3:1 pompa, 1" basınç dayanımı 500Psi için kullanılır. Boya sirkülasyon boru hattının ucunu kesmek ve basınç rezerv valfini korumak için kullanılır.

Diğer aksesuarlar

Ayarlamak

Boya boru hatlarına bağlantı, SUS
