WBS Depolama Konveyör Hattı

WBS taşıma sistemi, iş parçasının 3B alanda dik açılı taşınmasını mümkün kılabilir ve her türdeki temel ünite, farklı işlevlere sahip taşıma sisteminden oluşur; bunlar, kaba boşaltma, ince boşaltma, ters depolama ve diğer işlevleri tamamlayabilir. iş parçasının tamponlanması ve hızlı taşınması.PLC tarafından kontrol edilen tam taşıma otomasyonu elde edilebilir.Ana yapısal birimler arasında güç kayışı makaralı yatağı, sürtünmeli makaralı yatak, döner makaralı dirsek, mekik, istif vinci, kızak ve diğer ekipmanlar bulunur.

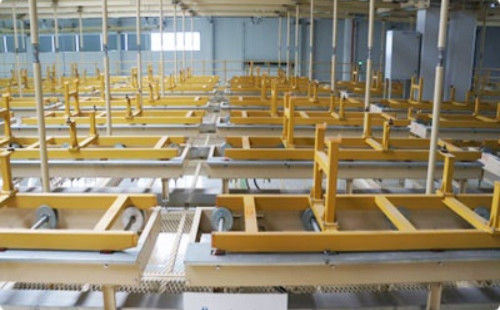

Resim 1-2

1 Depolama hattı konsepti

Genellikle otomobil üretim sürecinde, kaynak atölyesi, boya atölyesi ve son montaj atölyesinden oluşan üç atölye arasında, iki bitişik atölye arasında beyaz gövde ve boyalı gövde için bir tampon alan oluşturulur.

Gövde kaynağı tamamlandıktan sonra beyaz gövde, kaynak sırasında çatallı tip transfer makinesi ve yan kriko makinesi aracılığıyla kaynak kendinden sirkülasyonlu makaralı yatak hattından depolama hattı kızağına aktarılır ve WBS depo alanına taşınır. depolama hattınınBeyaz gövdenin taşınması, depolanması, depolanması, depolanması ve tersine çevrilmesi işlevlerini gerçekleştirin ve ardından kaynak ve boyama koridorundan boya atölyesine taşıyın.Boyalı kasa püskürtüldükten sonra kızak, aracı boyalı ve boyalı kasanın aktarma noktasından alıp genel boya koridorundan PBS depo alanına nakleder ve taşıma, depolama, depolama, giden fonksiyonlarını gerçekleştirir. ve boyalı gövdenin PBS'de ters çevrilmesi ve ardından son montaj hattı devir teslim noktasına taşınması.Depolama alanı, gövdeyi beyaz ve boyalı gövdede taşımak, sıralamak ve depolamak için kullanılan sürtünmeli yuvarlanan yataklı taşıma yöntemini benimser.

2 tip depolama hattı

Bir otomobil fabrikasının depolama hattı genellikle, üretim dengesizliklerinin ayarlanmasını kolaylaştırmak için çeşitli modellerin beyaz gövdeli ve boyalı gövdelerinin depolanması, tasnif edilmesi ve taşınması için kullanılan WBS ve PBS olmak üzere iki depolama alanını içerir. kaynak, boya ve montaj atölyeleri.

WBS (Welding Body Storge), otomobil fabrikasında kaynak atölyesi ile boya atölyesi arasındaki tampon ve depolama alanını ifade eder;

PBS (Painted Body Storage), otomobil fabrikasında boya atölyesi ile montaj atölyesi arasındaki tampon ve depolama alanını ifade eder.

3 karışık bellek tasarımı

Yerli otomobil üretim tesislerinde depolama hatlarını karıştırmak için yeni bir girişimdir.Yerli yeni bir enerji binek araç depolama hattı, WBS ve PBS (Şekil 1'de gösterildiği gibi) olmak üzere iki depolama alanına bölünmüştür ve montaj atölyesinin ikinci kat platformu üzerine inşa edilmiştir.Çeşitli modellerin nakliye ve depolama gereksinimlerini karşılayabilir.

Depolama hattı planlama sisteminin donanımı esas olarak sunucuları, PC'leri ve RFID okuma terminallerini içerir (Şekil 2'de gösterildiği gibi).Bunların arasında sunucu, MES sistemi, PLC ve istemci bilgi verileriyle etkileşimi kolaylaştırmak için montaj atölyesinin halka ağına ve işletmenin intranetine bağlanır.PC bilgisayar, beyaz gövde ve boyalı gövde parçalarının yanı sıra WBS, PBS depolama alanı gönderme ve izleme ekipmanının bilgi girişi için kullanılır.RFRD, araç gövde bilgilerini okumak ve bağlamak için kullanılan kızak kodu çipindeki kızak numarasını ve VIN kodunu tanımlamak için terminali okur.

PBS'de toplam 90 depolama yuvası olan 5 şerit vardır, WBS'de ince boşaltma şeritleri, kaba boşaltma şeritleri ve WBS ve PBS'ye esnek bir şekilde kaynaklanabilen ve boyanabilen ters depolama şeritleri dahil olmak üzere toplam 64 depolama yuvası olan 4 şerit vardır geçici depolama için depolama alanları Ve üretim planlama ve lojistik dağıtım ihtiyaçlarını karşılamak için ters depo aracılığıyla ince düzenleme alanına esnek bir şekilde girin.
