Esnek Ana Hat Kaynak Sistemi/BIW Mühendislik

Esnek Ana Hat Kaynak Sistemi

1. Süreç tanıtımı:

Ana kaynak teli esnek sistemi esas olarak alt gövde, yan duvar, çatı ve diğer tertibatların montaj ve kaynak işlerini tamamlamak içindir.4'ten fazla model tipi için esnek üretim hatları arasında geçiş yapmak mümkündür;hub tipi esnek montaj, depo tipi esnek montaj ve robot esnek montaj gibi temel teknolojiler kullanılarak teknik dönüşüm yoluyla üretim döngüsü 65JPH'ye çıkarılabilir ve otomasyon oranı %95'e ulaşabilir.üstünde.

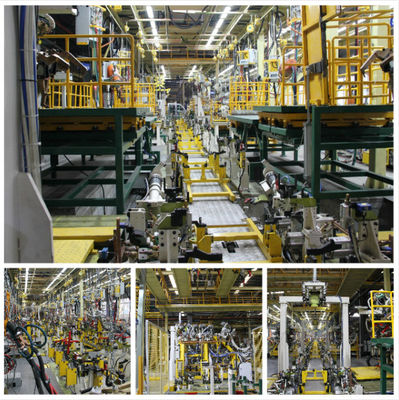

Resim1

Resim2

2. Proje örneği:

Resim1-4

3. Otomobil kaynak üretim hattının gelişme eğilimi

Şu anda, dünyadaki otomobillerin gelişme eğilimi, seri üretimden çok çeşitliliğe ve küçük seri üretime doğrudur.Otomobil tüketicilerinin geniş ve çeşitli ihtiyaçlarını karşılamak ve otomobil pazarındaki şiddetli rekabete uyum sağlamak için dünyadaki büyük otomobil üreticileri, araç türlerinin güncellenmesini hızlandırmak için model değiştirme Döngüsünü kısaltmaya devam ediyor, böylece modern otomobil kaynak hattı, işlevde giderek daha esnek hale geliyor.

Dar anlamda esnek üretim hattı genel olarak çeşitli modellerin karma üretimini ifade eder.Çeşitli modeller, tüm modelin oranını pazar talebindeki değişikliklere göre ve toplam çıktının değişmediği varsayımı altında keyfi olarak ayarlayabilir.Eliptik zemin dairesel hatları ve yükseltilmiş üst ve alt dairesel çizgiler (Şekil 9'da gösterildiği gibi) gibi çeşitli esnek iletim cihazları art arda ortaya çıkmıştır.Örneğin: Güney Kore Daewoo Motor Corporation'a ait T100S/FINR ASSYLINE, aynı iletim hattı üzerinde karışık akışta, 3 kapılı, 4 kapılı ve 5 kapılı olmak üzere üç farklı T-100 modelinin araç gövdelerini üretecektir. .

4. Otomobil kaynak üretim hattının iletim cihazının yapısının ve çalışma prensibinin analizi

Aşağıda, yapısını ve çalışma prensibini ayrıntılı olarak analiz etmek için otomobil yan panel montaj hattının iletim cihazını örnek olarak alıyoruz.

Belirli bir araç tipinin yan panel montaj hattının iletim cihazı, yatay ve dikey hareketi gerçekleştirebilen dört istasyonlu bir pistonlu çubuk cihazını benimser.
