S311 Zemin Otomatik Kaynak Hattı/BIW Mühendislik

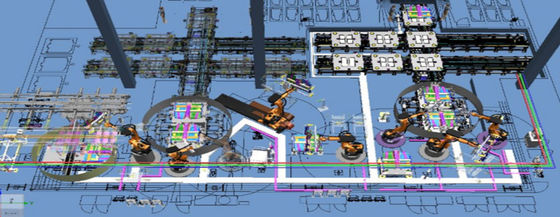

S311 kat otomatik kaynak hattı

Proje tanıtımı: 60JPH;36 robot;aynı hatta üç model!

Otomobil geliştirmenin ilk aşamasında, esas olarak düz üretim hatları (basitleştirilmiş geçişli tip üretim hatları) kullanıldı.1960'lı ve 1970'li yıllarda, eşlik eden fikstür üretim hatları daha sık kullanıldı, ancak eşlik eden fikstürlerin büyük boyutu, karmaşık yapısı ve büyük hareket ataletinden dolayı, çok çeşitli üretimin eksikliklerini fark etmek ve destekleyici kullanımını desteklemek zordur. robotlar.Bu nedenle, 1970'lerin ortalarında ve sonlarında, büyük otomobil üreticileri boydan boya üretim hatlarını geliştirdi.Boydan boya üretim hattı, iş parçasının konumlandırma ve sıkıştırma cihazının (fikstür) istasyonlar arasında iletim cihazından ayrılması anlamına gelir.Kaldırma destek çubuğu pistonlu kaynak hattı, yaygın olarak kullanılan bir tip üretim hattıdır.Bu üretim hattı temel olarak aşağıdaki parçaları içerir: iş parçası sıkıştırma ve konumlandırma sistemi, istasyonlar arasındaki iletim cihazı ve taşıma çubuğu kaldırma sistemi.

Çok modelli otomatik karıştırma üretim hattı

Bu üretim hattının şekli temel olarak tek model otomatik üretim hattı ile aynıdır.Ana fark, ana kaynak üretim hattının, genellikle 1 ila 3 model olmak üzere çok modelli karışık hat üretimini benimsemesidir.Montaj fikstürü, her model için özel seri bağlantı yöntemini benimser.Bu ekipmanın yatırım maliyeti nispeten yüksektir ve her modelin bağımsız montaj armatürleri ve çevreleyen taşıma ilişkileri, tüm hattın üretim kapasitesinin gereksinimlerini karşılamalıdır ve ekipman esnekliği zayıftır ve otomasyon ekipmanının yatırım verimliliği düşük.

Diğer yol ise, ilgili üretimi farklı modellere göre otomatik olarak değiştiren ve manipülatör otomatik montajı gerçekleştiren dört taraflı bir döner fikstür kullanmaktır.Ana şekli Şekil 7'de gösterilmiştir. Döşeme tali montaj armatürü ise genellikle ana kaynak hattının dışına taşınarak hattı bağımsız olarak kurar.Ana kaynak hattı, birden fazla modelle paylaşılması daha kolay olan montaj fikstürü dışında genellikle bir tamir kaynak fikstürüdür.
