ZB21008-Changqing Changqing T11 Otomasyon İthalat Projesi

ZB21008-Changqing Changqing T11 otomasyon ithalat projesi

1. Proje numarası: ZB21008

2. Proje Adı: Changqing Changqing T11 Otomasyon İthalat Projesi

3. Proje yeri: Hefei Changqing Machinery Co., Ltd. - Tongxiang Üssü

4. Proje tanıtımı: EP12 ön kat ve yan duvar alt montaj otomasyon alanı (5 robot), EP12 yan duvar otomasyon alanı (2 robot), EP12 robot iş istasyonu otomasyon alanı (6 robot)

Bu proje ağırlıklı olarak Hefei Changqing Machinery Chery T19C&T18 tarafından geliştirilen ortak bir platform üretim hattı modelidir.Hat gövdesi esas olarak robotlar ve PLC otomasyon kontrolü ile üretilir.

5. Projenin mevcut durumu: seri üretim

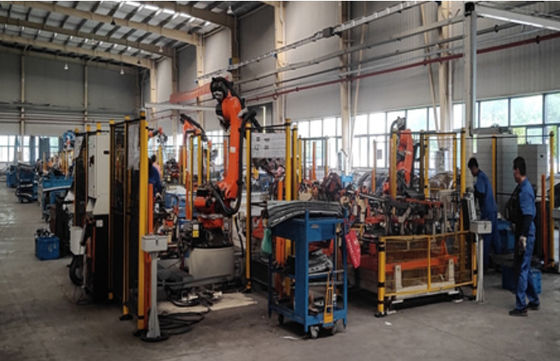

Resim1

Resim2

Otomobil kaynak üretim hattının iletim cihazının yapısı ve çalışma prensibi üzerine analiz

Otomobil yan panel grubunun aktarma organı örnek alınarak yapısı ve çalışma prensibi aşağıda ayrıntılı olarak incelenecektir.

Belirli bir araç tipinin yan panel montaj hattının iletim cihazı, yatay ve dikey hareketi gerçekleştirebilen dört istasyonlu bir pistonlu çubuk cihazını benimser.Her bir alt montajın yapı ve işlev analizi aşağıdaki gibidir:

kaldırma çerçevesi

Bu yapı, tüm iletim cihazının önemli bileşenlerinden biri olan kriko cihazına doğrudan bağlı olan "kriko çerçevesi" dir ve kriko cihazı ile serbestçe kaldırılıp indirilebilir.

Destek platformu (1)(2)(3), birkaç bağımsız çerçeve tam bir hat oluşturacak ve kaldırma cihazındaki tahrik edilen silindirik dişli çubuk ve yardımcı itme silindiri, her bir destek platformuyla doğrudan eşleşecek şekilde bağlantı plakasına bağlanır. dikey olmasını sağlamak Ayrıca üzerine bazı yardımcı cihazlar (daha sonra bahsedilecek) monte edilir ve tahrik ünitesi de destek masasına (3) monte edilir;

Tüm hattı oluşturmaya ek olarak, bağlantı plakası ayrıca esas olarak kılavuz haddeleme cihazını ve hareket anahtarını destekleme rolünü oynar: kılavuz haddeleme cihazı, esas olarak hareketli kaykay için bir kılavuz rol oynayan bağlantı plakasının tamamına dağıtılır;biyel kolu esas olarak bağlantı plakasının sertliğini güçlendirme rolünü oynar :.

yatay hareket eden cihaz

Bu parçanın çalışma prensibi yukarıda açıklanmıştır, basitçe söylemek gerekirse, tahrik ünitesindeki kremayer ve pinyon cihazı, iş parçasını yatay olarak hareket ettirmek için hareketli sürgüyü tahrik eder.Mobil kaykay üzerine monte edilen konumlandırma bloğunun esas olarak iş parçasının konumlandırılmasında rol oynadığını ve farklı modellerin yan duvarları için konumlandırma bloğu formunun da farklı olduğunu belirtmekte fayda var.Diğer modellerin yan duvarlarına kaynak yapmak isterseniz, sadece konumlandırma bloğunu değiştirmeniz yeterlidir.Diğer parçaların büyük ölçüde değiştirilmesi gerekmez.Geleneksel iletim cihazıyla karşılaştırıldığında, bu yöntem esnekliğe yönelik olarak daha da geliştirilmiştir.
