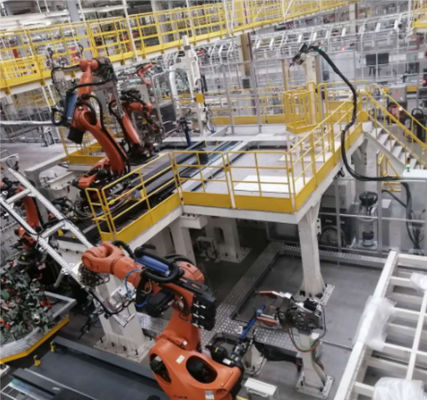

Beiqi Zhenjiang N60 Yan Hat Projesi

1. Proje adı:

Beiqi Zhenjiang N60 Yan Hat Projesi

2. Proje süresi:

Mayıs 2019

3. Proje yeri

Beiqi Zhenjiang Fabrikası

4. Proje tanıtımı:

Modeller: BE21 platformu (mevcut N60/N61 modelleri, 2 model ayrılmıştır) 4 model

Kapasite: 30 JPH

Vuruş: 108S

Robot: KUKA marka, miktar 25

Model değiştirme formu: yan dört yüzlü döner tabla, yedi eksenli kayar tabla, çapraz kayar tabla anahtarlama kitaplığı sistemi, görsel rehberlik sistemini kavramak, AGV malzeme besleme sistemi, EMS sistemi, robot otomatik tutkal kaplama sistemi

4. Temel teknoloji:

1. Yan tarafta dört yüzlü döner tabla ve yedi eksenli kayar tabla teknolojisi

2. Çapraz kayar masa anahtarlama kitaplığı sistemi, kavrayıcı görsel yönlendirme sistemi, AGV malzeme besleme sistemi

3. Bir EMS sistemi, robot otomatik yapıştırma sistemi

Otomobil kaynak üretim hattının iletim cihazının yapısı ve çalışma prensibi üzerine analiz

Otomobil yan panel grubunun aktarma organı örnek alınarak yapısı ve çalışma prensibi aşağıda ayrıntılı olarak incelenecektir.

Belirli bir araç tipinin yan panel montaj hattının iletim cihazı, yatay ve dikey hareketi gerçekleştirebilen dört istasyonlu bir pistonlu çubuk cihazını benimser.Her bir alt montajın yapı ve işlev analizi aşağıdaki gibidir:

Her istasyonun taban kartı yapısı

Her istasyonun taban plakaları, hem tüm aktarma cihazını hem de kaynak düzeneğini desteklemesi gereken tüm otomobil kaynak hattının destek cihazını oluşturmak için bağlantı plakaları aracılığıyla birbirine bağlanır.Ek olarak, armatür ve gövde parçalarının referans noktasının tutarlı olmasını sağlamak için, tasarım verisine göre taban levhası üzerine referans cetveli çizgisini çizin.Şekildeki tesviye cihazı temel olarak tüm iletim cihazının tesviyesinde rol oynar.

Yukarıdaki, iletim cihazının ana yapısıdır ve ek olarak bazı yardımcı cihazlar da vardır:

Tampon kilitleme cihazı

Kaynak hattı aktarım cihazına, esas olarak "hareketli sürgü"nün yatay hareketini tamponlamak ve kilitlemek için sırasıyla kriko çerçevesinin her iki ucuna dağıtılan toplam 4 tampon kilitleme cihazı monte edilmiştir.Spesifik süreç şudur: "hareketli kızak" iletim cihazının sonuna doğru hareket etmek üzereyken, hareket hızını yavaşlatmak için tamponla temas eder: "hareketli kızak" iletim cihazının sonuna hareket ettiğinde, hareket anahtarı, silindire hareketli parçaya kenetlenmesi ve sabitlenmesi komutu verir. Kayar plaka üzerindeki sınır bloğu böylece bir kilitleme rolü oynar.Cihaz, otomobil kaynak hattının iletim cihazının yavaş başlatma ve yavaş durdurma hareket gereksinimlerini gerçekleştirir ve iletim cihazının güvenli ve güvenilir çalışmasını sağlar.

7. Güvenlik cihazı

Bu cihaz, tüm iletim cihazı üzerinde 3 ayarlanmıştır ve ana işlevi, işçilerin bakımını kolaylaştırmak için tüm "kaldırma çerçevesini" kaldırmaktır.
